螺柱焊是將螺紋螺柱，針狀物（如保溫釘）或墊片（如接地端子）通過一個無需附加材料的電弧焊接在金屬板上的焊接工藝。

"無需附加材料的電弧"，指的是焊接電弧從引燃到放電過程中不需要其他引燃介質的幫助。

當然，在某些情況下，可能需要一些幫助熔池更好成型的保護介質，例如氣體保護螺柱焊時需要惰性氣體屏蔽空氣，瓷環保護螺柱焊時需要陶瓷環幫助熔池成型。

螺柱焊可以分為兩個大類："儲能式螺柱焊"和"拉弧式螺柱焊"。

電弧引燃螺柱端面與金屬母材之間的金屬，使兩部分熔化，隨后通過一個壓力將螺柱端面與金屬母材連接在一起，形成一個整體。

通常螺柱前端的形狀較為特殊，有一個尖端或者斜面的凸起（根據焊接方式的不同，形狀也可能不同，見下圖），這部分材料在焊接時會熔化。

焊接方式：	儲能式螺柱焊	短周期螺柱焊	長周期螺柱焊
焊釘尖端比較 （焊接前）：
熔池大小比較 （焊接后）：

螺柱前端熔化的同時，引起母材表面金屬熔化，隨后由焊槍提供一個垂直向下的壓力，使兩部分熔化的金屬粘接在一起，并冷卻凝固，熔接部分形成熔池，熔池大小取決于焊接方式的不同和焊接時間的長短。

儲能式螺柱焊又被稱為電容放電螺柱焊，設備首先將預先設置好的能量額度充入電容中，隨后焊接時，能量從電容中一次性全部釋放出來，用于焊接，焊接時間為1-3毫秒。

由于能量并不能源源不斷地提供，所以儲能式螺柱焊的焊接能力有限，一般用于焊接直徑為3-10毫米的螺柱。

儲能式螺柱焊的特點

焊接方式

儲能式螺柱焊分為兩種不同的焊接方式：壓力式螺柱焊和提升式螺柱焊。

壓力式螺柱焊工藝流程

壓力式螺柱焊工藝流程較為簡單：

1. 焊槍垂直于工件將螺柱緊壓在工件上

2. 電容開始放電，瞬間大電流將螺柱尖端熔化，同時工件表面熔化，形成熔池

3. 在焊槍壓力作用下，螺柱垂直向下浸入熔池

4.?熔池冷卻，焊接完成

提升式螺柱焊工藝流程

提升式螺柱焊與壓力式螺柱焊不同之處，在于在電容開始放電之前，焊槍先將螺柱提升一個高度，隨后釋放，在彈簧力作用下加速向下沖擊，焊釘浸入熔池的速度更快，焊接時間更短。

由于提升式螺柱焊的這個特性，在鋁釘焊接時，可大幅減少熔池內氣孔的產生，使鋁釘焊接的強度更高，因此非常適合于鋁釘?shù)暮附印?/p>

拉弧式螺柱焊又叫電弧式螺柱焊， 與儲能式螺柱焊不同，拉弧式螺柱焊沒有向電容充電的過程，而是通過變壓器/整流器降壓后直接放電，其工作原理與普通電焊焊接類似。

由于不需要預充電，電能可以源源不斷地釋放，所以焊接時間長短可以控制，根據設備功率不同，可焊螺柱直徑范圍為3-25mm。

拉弧式螺柱焊的特點

焊接方式與保護方式

根據螺柱直徑不同以及使用場合不同，拉弧式螺柱焊有不同的焊接方式以及保護方式。

焊接方式分為“短周期螺柱焊”和“長周期螺柱焊”。

保護方式分為“無需保護”、“氣體保護”和“瓷環保護”

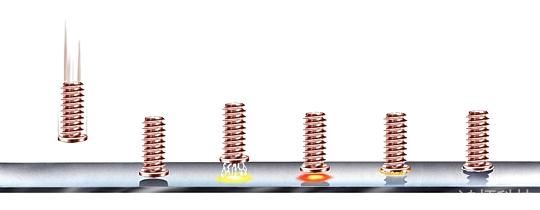

短周期螺柱焊工藝流程

短周期螺柱焊即焊接時間在5-100毫秒的拉弧式螺柱焊，由于焊接時間較短，所以熔池相對較淺（但比儲能式螺柱焊的熔池深）。

短周期螺柱外形特點

短周期螺柱帶有一圈法蘭，這樣無論在焊接處是否產生氣孔，螺柱的焊接處抗拉強度，始終將大于螺柱自身的強度。 短周期螺柱的外形與儲能螺柱相似，所以也可以用儲能螺柱來進行短周期螺柱焊接 根據設備功率不同，短周期螺柱焊最大可焊M12的螺柱（ARC1550拉弧式螺柱焊機，ARC800拉弧式螺柱焊機短周期可焊至M8） 螺柱直徑在6毫米及以下時，可以不采用任何保護措施。 螺柱直徑在8毫米及以上時，應采用氣體保護，這樣可以避免產生氣孔。

長周期螺柱焊工藝流程

長周期螺柱焊的焊接時間在100毫秒以上，由于焊接時間較長，所以熔池較深，可焊螺柱直徑較大，對板材表面質量要求較低，要求板的厚度較大。

長周期螺柱外形特點

由于長周期螺柱焊本身焊接熔池較深，所以螺柱本身無需法蘭提高焊接強度。 根據螺柱材質不同，低碳鋼螺柱前端需鑲嵌小鋁球用于焊接時的引弧，而不銹鋼螺柱不需要小鋁球。 由于熔池較深，氣體保護對熔池的塑形能力較差，并且較易受到電弧偏吹影響，所以在焊接M12以上的螺柱時，宜采用瓷環保護焊接。
